Le diagramme de définition de blocs (bdd) définit pour rappel les éléments de structure d'un système / sous-système de l'objet étudié :

  • Les blocs (block) représentent les éléments de structure physique ou logique.
  • Les valeurs (values) décrivent la propriété des blocs concernés
  • Les parties (parts) font référence aux blocs composant les blocs concernés

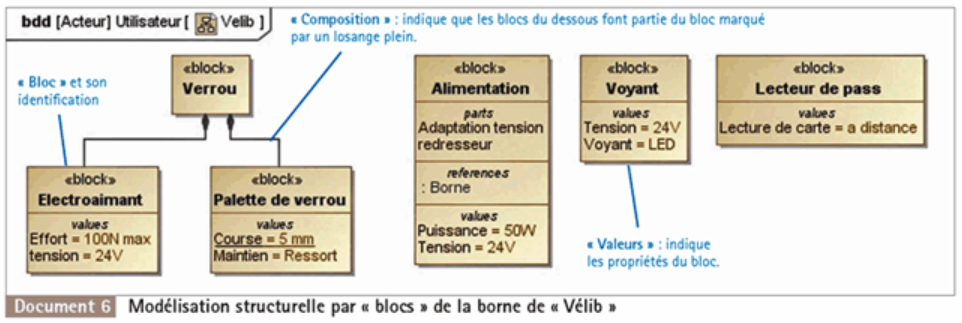

bdd d'une serrure de portes lecteur de carte

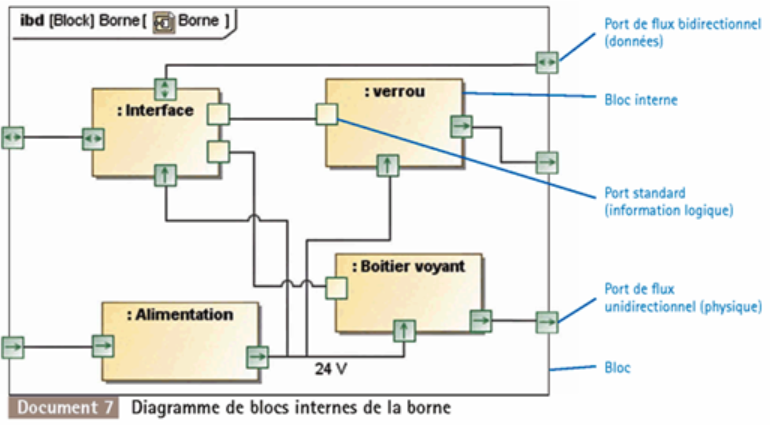

Le diagramme de blocs internes (ibd) adopte les mêmes blocs que le bdd. Son rôle est présenter les échanges à la fois internes et externes au système / sous-système étudié. Il est également possible de préciser leur nature. Notons que les échanges ne sont possibles qu'au travers de ports :

  • Il existe 2 principaux types de ports :
    • Les ports de flux (énergie) indiquent un transfert d'énergie entre les blocs
    • Les ports standards (logique) indiquent une communication de signaux
  • Un port peut être relié à d'autre(s) ports s'il :
    • est du même type (flux vs standard)
    • permet des échanges de même nature
    • respecte le sens des échanges (des flèches)

idb d'une serrure de portes lecteur de cartes

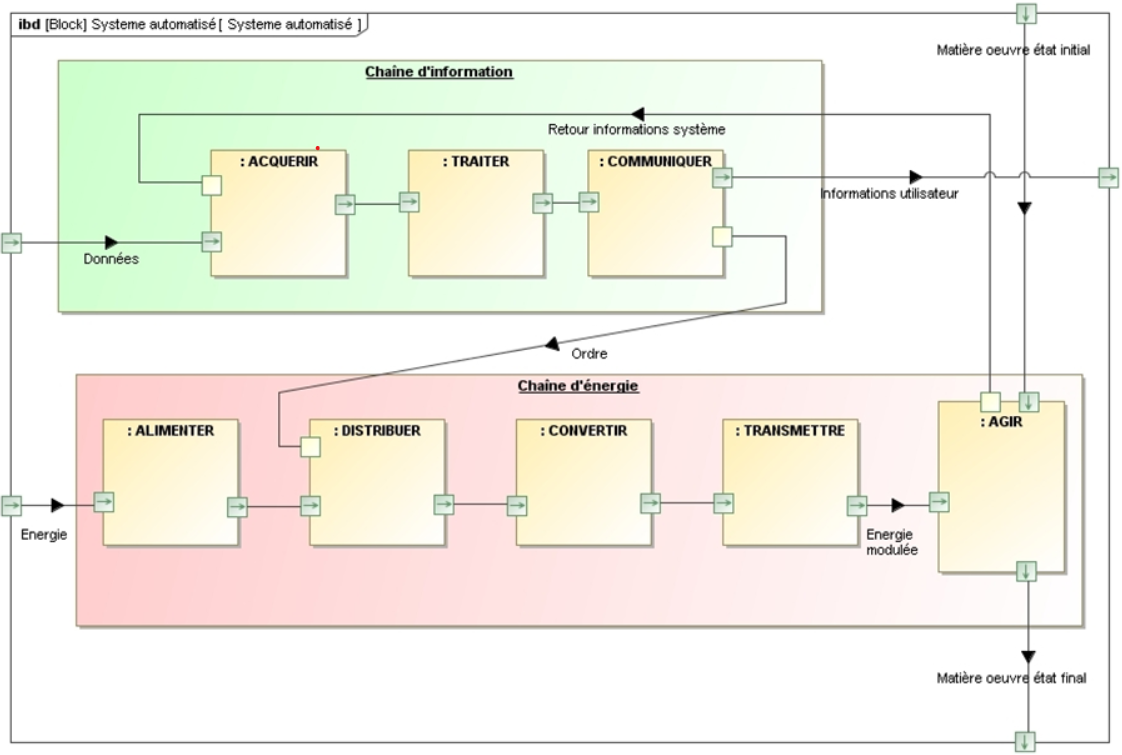

La chaine d'énergie est en soit un ibd simple et peut donc être adaptée en tant que tel moyennant quelques ajustements. L'inverse est plus difficile. La différence entre les deux diagrammes est que :

  • la chaine d'énergie précise le rôle des blocs
  • la chaine d'énergie restreint les blocs à un rôle
  • mais ne détaille pas tous les échanges.  :

idb d'une serrure de portes lecteur de cartes
