A retenir

Schématisation

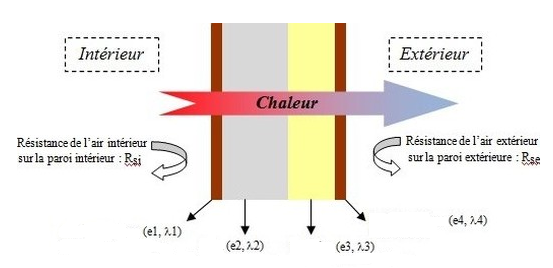

Soit une paroi constituée d'un ensemble de couches superposées les unes derrière les autres comme ci-dessous dont on connait :

• La température intérieur
• La température extérieur
• La résistance thermique R (dans notre cas, \( R = R_{si} + R_1 + R_2 + R_3 + R_4 + R_{se} \) )

Coefficient de transmission thermique

Le coefficient de transmission thermique U d'une paroi est la quantité de chaleur traversant 1 m² cette paroi en fonction de la différence de température.

\( U = \frac{1}{R} \) avec U en \( \frac{W}{m² \times K} \)

Densité de flux de chaleur

La densité de flux de chaleur désigne le quantité de chaleur traversant 1 m² de paroi par unité de temps.

\( \varphi = U \times ( \theta_{int} - \theta_{ext} ) = \frac{ \theta_{int} - \theta_{ext} }{R} \) avec \( \varphi \) en \( \frac{W}{m²} \)

Flux de chaleur

Le flux de chaleur (aussi appelé flux thermique ou puissance thermique) désigne la quantité de chaleur traversant la paroi de surface S par unité de temps.

\( \Phi = S \times \varphi = \frac{ S \times (\theta_{int} - \theta_{ext}) }{R} \) avec \( \Phi \) en \( W \)
