📝 Initiation

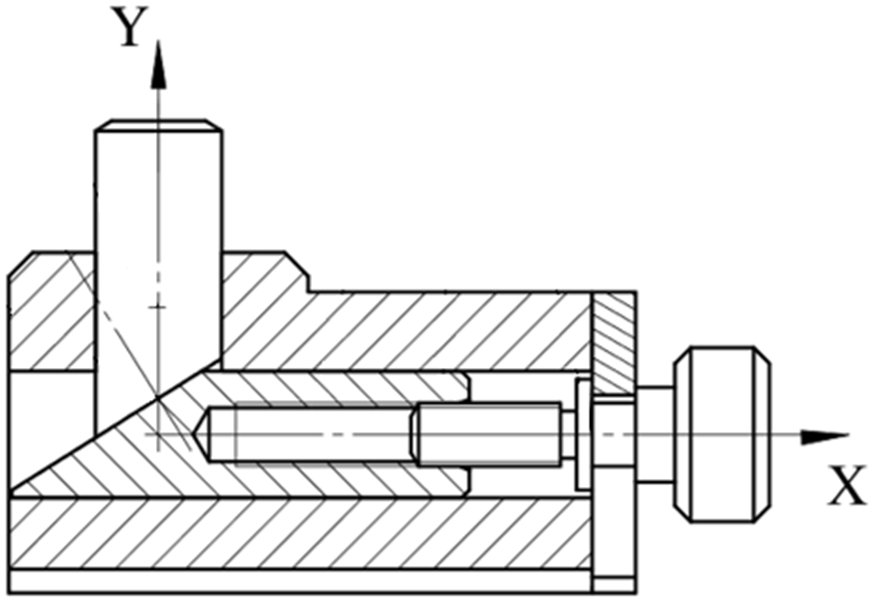

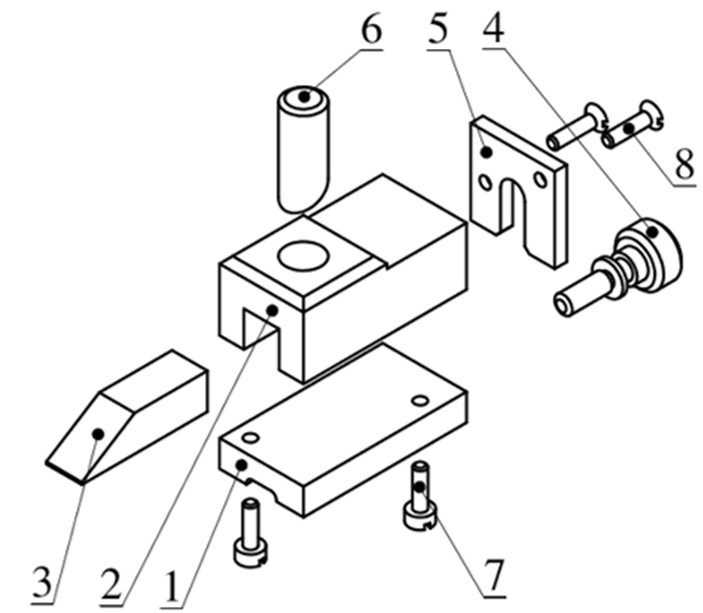

Soit la cale ci-dessous. Nous souhaitons réaliser son schéma cinématique

1. Complétez les 4 classes d'équivalences ci-dessous :
   • Bati : 1, ...
   • Butée : ...
   • Cale pentue : 3
   • Vis moletée : 4
2. Déterminez les types de contacts entre ces 4 classes
3. Déduisez-en le nom ainsi que les symboles des liaisons découlant des contacts
4. Donnez également les caractéristiques de la liaison

5. Donnez le schéma cinématique engendré
