📝 Exercices

Contexte

Le système VIGIPARK est un anneau automatisé qui ouvre l'accès ou non à une place de parking :

• Fonction technique principale : Autoriser ou non l’accès à une place de parking en abaissant ou non un arceau.
• Contraintes : Être commandé par une télécommande, être autonome en énergie.

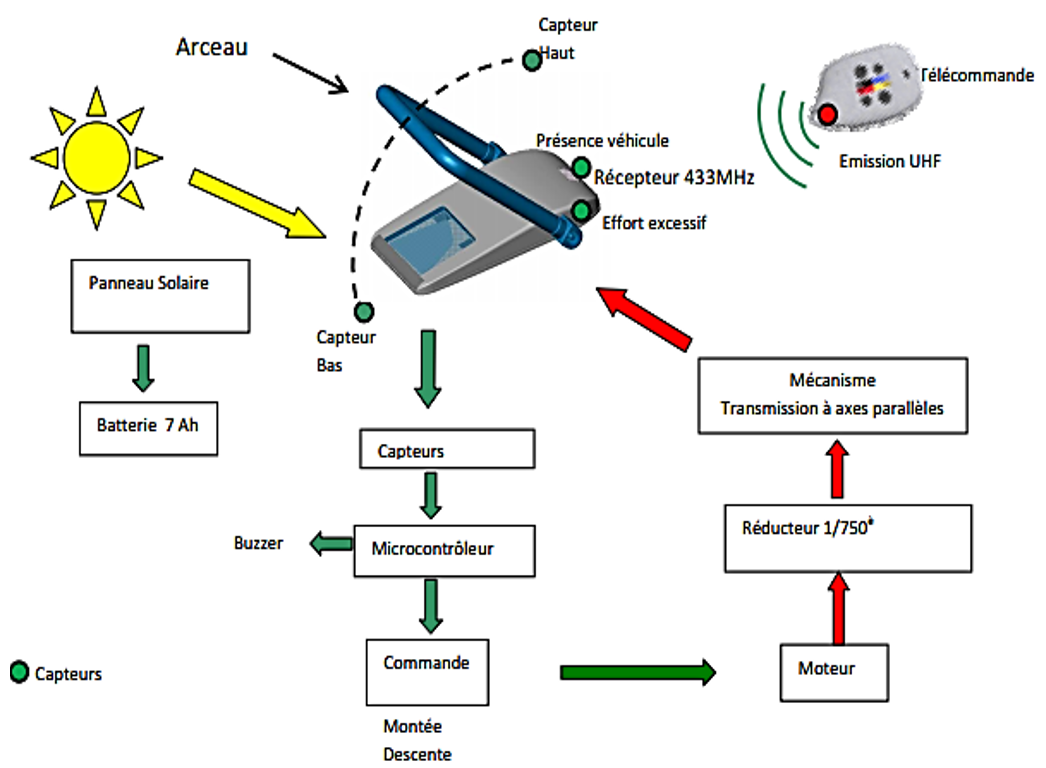

Ce système d'anneau automatisé se compose des sous-systèmes suivants :

Questions :

1. Remplissez le tableau ci-dessous (P : chaine de puissance, I : chaine d'information)

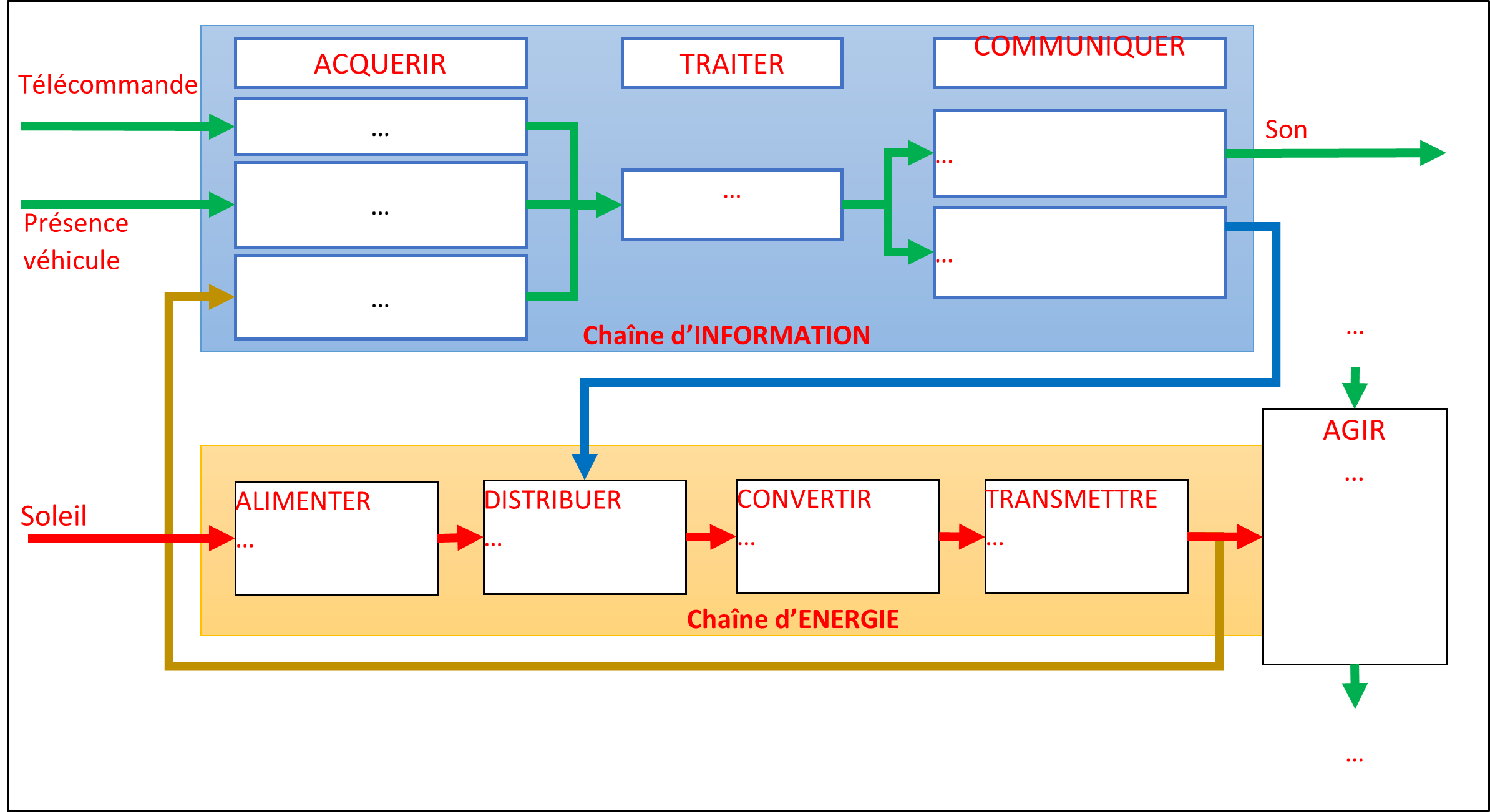

2. Reproduisez la chaine d'énergie ci-dessous sur votre feuille et remplissez les pointillés
