Exercices

1 - Déterminer les composantes sur x et y de \( \vec{T_1} \), \( \vec{T_2} \) et la résultante \( \vec{R} \) agissant sur le palier en A

2 - Déterminer les composantes radiale \( \vec{Fr} \) et tangentiel \( \vec{Ft} \) de \( \vec{F} \) sachant que  \( F = \lVert \vec{F} \rVert = 1000N \) et \( α = 20° \)

3 - Donner les composantes des forces exercées par les 3 câbles. Déterminer la force exercée par la vis sur le mur

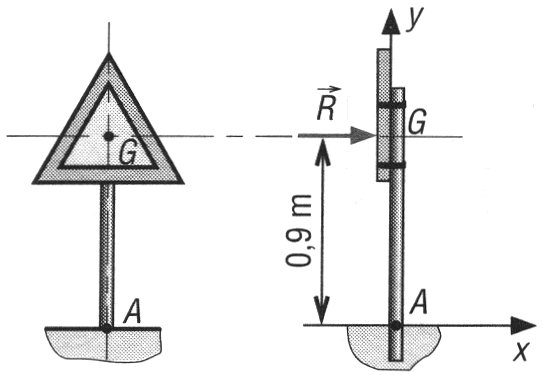

1 - La force \( vec{R} \) schématise la résultante des forces de pression dues au vent : \( \lVert vec{R} \rVert \). Calculer le moment par rapport au point A de cette force appliquée sur le panneau.

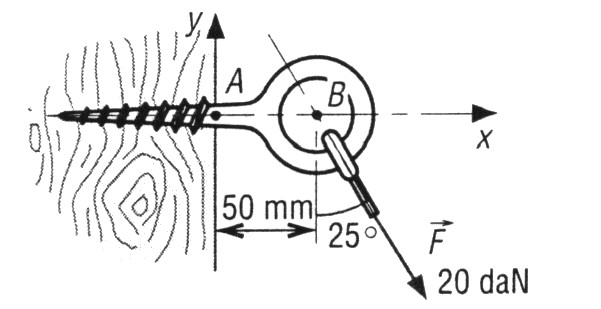

2 - La zone fragile de la vis est située en A, au début de la partie encastrée. Calculer le moment en A de la force  agissant sur l’anneau. La zone fragile de la vis est située en A, au début de la partie encastrée. Calculer le moment en A de la force \( vec{F} \) agissant sur l’anneau.
